В то время как стандартный манометр предназначен для измерения абсолютного, избыточного или вакуумметрического давления относительно атмосферного, дифференциальный манометр (дифманометр) служит для определения разницы давлений между двумя точками в системе. Эти точки, как правило, разнесены в пространстве. Такие измерения критически важны для диагностики состояния оборудования, например, для оценки степени загрязнения фильтров. В этом случае первый отбор давления производится на входе в фильтр, а второй — на его выходе. Шкала прибора калибрована непосредственно на перепад давления, что позволяет оперативно оценивать потери напора.
Конструктивное отличие дифманометров заключается в наличии двух присоединительных штуцеров: для подключения линии высокого («+») и низкого («-») давления. В качестве чувствительного элемента, воспринимающего эту разницу, могут использоваться мембранные коробки, сильфоны или (реже) две сообщающиеся трубки Бурдона. Выбор элемента зависит от диапазона измеряемых давлений и свойств контролируемой среды.
Одной из наиболее популярных и распространенных в мире моделей данного класса приборов являются аналоги серии Magnehelic® 2000 от американской компании Dwyer Instruments. Сфера их применения чрезвычайно широка: системы вентиляции и кондиционирования, чистые помещения на фармацевтических и биотехнологических производствах, контроль фильтров, настройка пневмооборудования и многое другое. Эти приборы предназначены для работы с воздухом и неагрессивными негорючими газами в низком диапазоне давлений, так как их измерительный механизм отличается высокой чувствительностью.

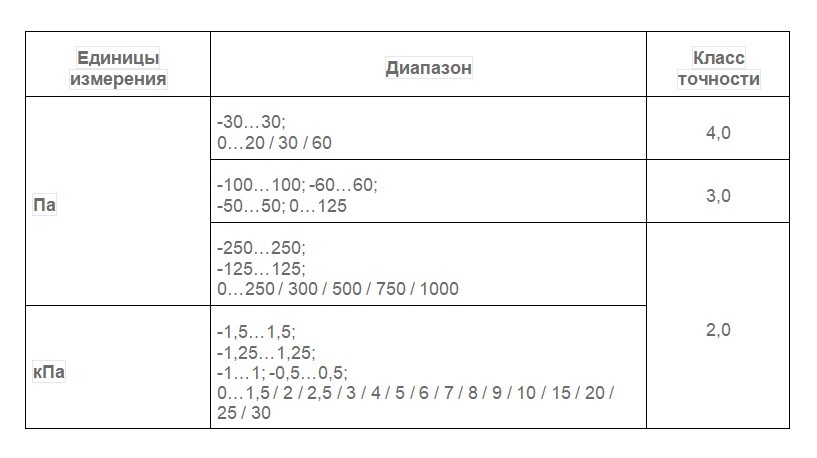

Принцип работы основан на перемещении эластичной диафрагмы под действием разности давлений. Это движение через калиброванную пружинную систему передается на магнит, изменение положения которого фиксируется стрелочным механизмом. Подобная схема обеспечивает надежность и наглядность показаний. Типовые диапазоны измерений для таких приборов лежат в пределах от 20 Па до 30 кПа. Класс точности обычно варьируется от 2.0 до 4.0, причем для самых низких диапазонов точность, как правило, ниже.
Важной характеристикой является максимальное статическое давление, которое может выдержать мембрана, часто оно достигает 100 кПа. Корпус приборов, как правило, выполняется из легкого алюминиевого сплава и имеет степень защиты от пыли и влаги IP65 или IP67, что позволяет использовать их в сложных условиях.

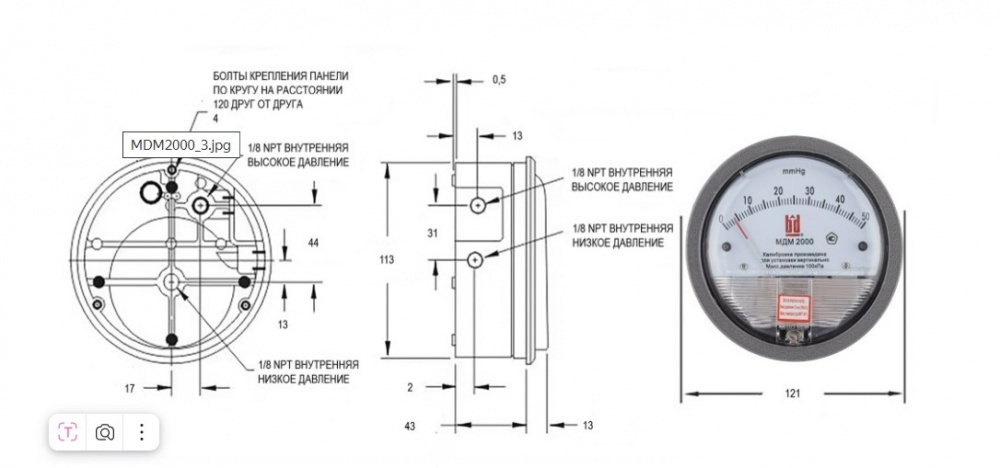

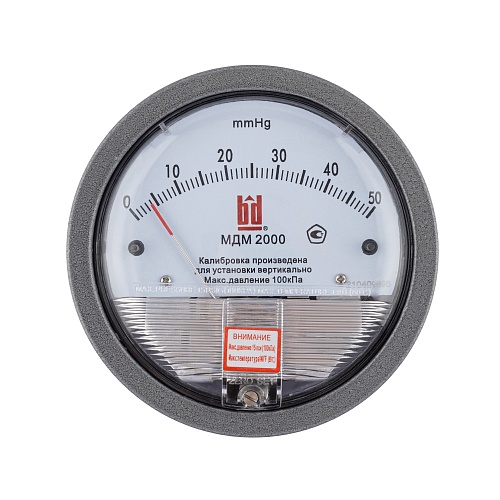

Достойным отечественным аналогом, представляющим следующее поколение таких приборов, является модель МДМ 2000 от компании «БД». Она не только воспроизводит ключевые преимущества прототипа, но и предлагает расширенную функциональность. Конструкция обладает повышенной устойчивостью к гидравлическим ударам и кратковременным перегрузкам по давлению, что увеличивает срок службы в реальных промышленных условиях. Несмотря на улучшенные характеристики, стоимость данных приборов остается конкурентоспособной, предлагая оптимальное соотношение цены и качества. Наличие складских запасов подобных моделей у поставщиков позволяет организовать оперативные поставки, минимизируя простой технологического оборудования.
Автор публикации Вышеславцев Вадим ООО «МИТР»
-
-
